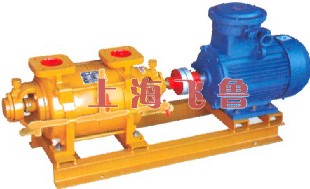

SKF型水環式真空泵特點及用途：

SKF型水環式真空泵，是采用酚醛玻璃纖維增強塑料，經高溫高壓模具化成型加工而成，SKF型水環式真空泵具有耐腐蝕范圍廣、體積小、重量輕、結構緊湊、環保節水、高效節能、運行安全可靠，安裝維修方便等優點�？捎脕沓槲驂核涂諝夂推渌缓腆w顆粒的腐蝕性氣體，吸入的氣體中允許混有少量液體。廣泛應用于機械、石油、化工、制藥、造紙、印染、食品等工業領域。

SKF型水環式真空泵由于在工作過程中，該類真空泵對氣體的壓縮是在等溫狀態下進行的，因此在壓送或抽吸易燃、易爆氣體時不易發生危險，所以其應用更為廣泛。

SKF型水環式真空泵型號意義：

SKF型水環式真空泵技術規格：

型號	抽氣量m3/min		極限真空		電機功率Kw		泵轉速r/min	壓縮機壓力MPa	吸排氣口徑mm
型號	最大	吸入壓力為-450mmHg	MPa	mmHg	真空泵	壓縮機			進	出
SKF-1	1	0.9	-0.09	-675	3	4	1440	0-0.1	40	40
SKF-1.5	1.5	1.35	-0.09	-675	4	5.5	1440	0-0.1	70	70
SKF-2	2	1.8	-0.093	-700	4	5.5	1440	0-0.1	70	70
SKF-3	3	2.7	-0.093	-700	5.5	7.5	1440	0-0.1	70	70
SKF-4	4	3.6	-0.093	-700	7.5	11	1440	0-0.1	70	70
SKF-6	6	5.4	-0.093	-700	11	15	1440	0-0.1	80	80
SKF-8	8	7.2	-0.093	-700	15	18.5	1460	0-0.1	80	80
SKF-10	10	8.1	-0.093	-700	18.5	22	1460	0-0.1	80	80
SKF-12	12	9	-0.093	-700	18.5	22	1460	0-0.1	80	80
SKF-15	12	13.5	-0.093	-700	22	30	1460	0-0.1	80	80

注：1、表內數據在下列條件下得出：①水溫15oC；②空氣20oC；③氣體相對濕度70%；④大氣壓力0.1013MPa。2、性能允許偏差±10%

SKF型水環式真空泵外形尺寸：
SKF-1~4外形尺寸安裝圖：

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	d1	d2	d3	d4	Z
SKF-1	1030	180	235	160	300	170	130	290	330	785	222	380	260	130	16	70	13	130	G1/2"
SKF-1.5	1185	180	770	290	170	130	330	955	222	380	460	160	110	260	16	70	13	130	G1/2"
SKF-2	1300	180	810	290	170	130	330	1000	222	380	460	160	110	260	16	70	13	130	G1/2"
SKF-3	1340	180	850	290	170	130	330	1040	222	380	460	160	110	260	16	70	13	130	G1/2"
SKF-5	1590	200	985	410	210	160	460	1290	318	510	640	160	130	360	16	70	13	130	G1/2"
SKF-6	1690	200	1045	410	210	160	460	1350	318	510	640	160	130	360	16	70	13	130	G1/2"
SKF-8	1745	200	1075	410	280	180	460	1370	318	510	640	160	130	360	16	70	13	130	G1/2"
SKF-12	1850	200	1135	410	280	180	460	1470	318	510	640	160	130	360	16	70	13	130	G1/2"

SKF-6~15外形尺寸安裝圖：
SKF型水環式真空泵外形尺寸

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	n	d1	d2	d3	d4	d5	S	z
SKF-6	1518	190	400	498	318	720	160	360	210	160	410	460	1180	4	160	80	130	14	18	8	G3/4"
SKF-8	1593	190	415	513	318	720	160	360	280	160	410	460	1260	4	185	80	130	18	18	8	G3/4"
SKF-10	1683	190	448	545	318	720	160	360	280	160	410	460	1340	4	185	80	130	18	18	8	G3/4"
SKF-12	1683	190	448	545	318	720	160	360	280	160	410	460	1340	4	185	80	130	18	18	8	G3/4"
SKF-15	1740	190	463	560	398	800	160	360	280	180	435	485	1400	4	185	80	130	18	18	8	G3/4"
